Frezy CNC - czym są, jak działają i jak je dobierać?

Frezy CNC to narzędzia skrawające, bez których żaden router czy frezarka sterowana numerycznie nie może pracować - a jednak wiele osób zaczynających przygodę z obróbką CNC traktuje je jak żarówki: wymienia się, gdy przestają działać. Tymczasem dobór odpowiedniego frezu do materiału i zadania decyduje o jakości krawędzi, żywotności wrzeciona i ekonomice całego procesu. Ten artykuł wyjaśnia podstawy, które warto znać.

• Frez CNC to narzędzie skrawające z ostrzami wykonanymi najczęściej z węglika spiekanego lub stali szybkotnącej (HSS).
• Geometria ostrza - liczba piór, kąt skrętu, kierunek cięcia - jest dobierana pod konkretny materiał i rodzaj obróbki.
• Frezy kompresyjne, spiralne, diamentowe i profilowe służą do zupełnie różnych zastosowań, mimo że wyglądają podobnie.
• Zły dobór frezu do materiału powoduje przypalenia, rwanie krawędzi i przedwczesne zużycie narzędzia.
• Parametry skrawania - posuw, prędkość obrotowa, głębokość przejścia - mają równie duże znaczenie jak sam frez.

Co to jest frez CNC?

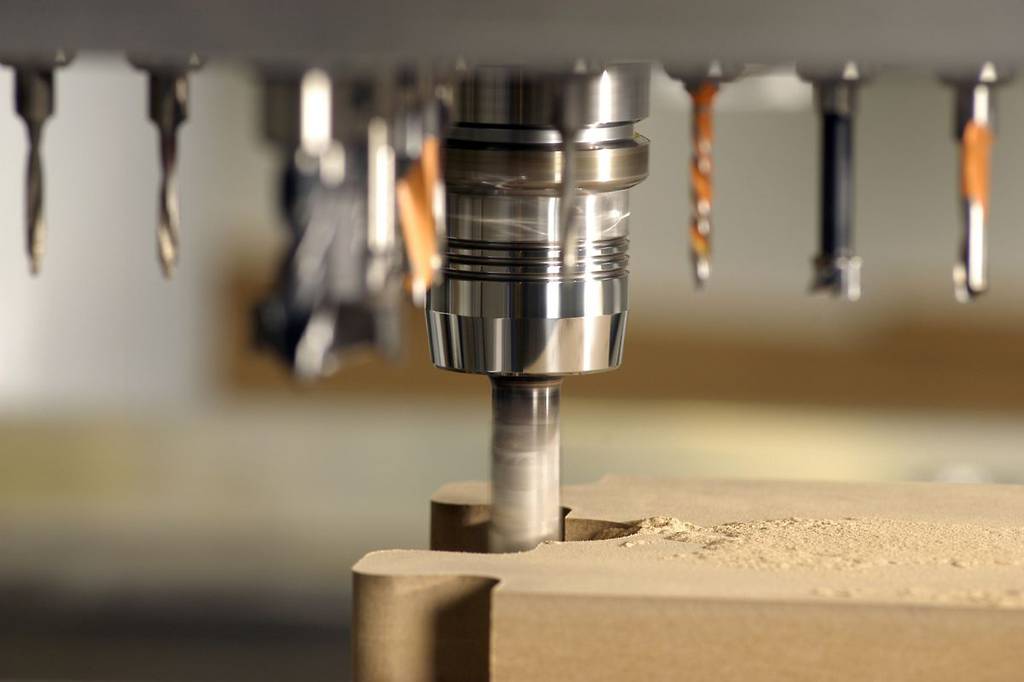

Frez CNC to narzędzie skrawające osadzone w uchwycie elektrowrzeciona lub wrzeciona frezarki, które obraca się z dużą prędkością i usuwa materiał poprzez skrawanie - nie ścieranie ani wypalanie. Różni się od wiertła tym, że może pracować zarówno w osi pionowej (wgłębnie), jak i poziomej (boczne skrawanie po konturze).

Podstawowe elementy budowy frezu CNC to:

• Chwyt - cylindryczna część osadzana w tulei zaciskowej uchwytu, najczęściej o średnicy 6, 8, 10 lub 12 mm
• Korpus - zazwyczaj węglik spiekany lub stal szybkotnąca
• Ostrza (pióra) - krawędzie skrawające, których liczba, kąt i geometria decydują o charakterystyce narzędzia
• Długość robocza - fragment frezu faktycznie skrawający materiał, nie mylić z długością całkowitą

Definicja: Węglik spiekany (potocznie "hartmetall" lub "carbide") to spiek proszku węglika wolframu i kobaltu, znacznie twardszy od stali szybkotnącej. Frezy z węglika spiekanego wytrzymują wyższe prędkości obrotowe i dłużej zachowują ostrość - stąd ich dominacja w obróbce CNC.

Jakie są rodzaje frezów CNC?

Różnorodność frezów CNC dostępnych na rynku bywa przytłaczająca, szczególnie dla osób dopiero wchodzących w świat obróbki maszynowej. Poniżej najważniejsze typy z opisem ich przeznaczenia.

• Frezy spiralne to najpopularniejszy typ w obróbce drewna i tworzyw. Mają ostrza skręcone wzdłuż osi narzędzia, co zapewnia płynne odprowadzanie wiórów. Dostępne w wersji prawoskrętnej i lewoskrętnej - kierunek skrętu determinuje, czy frez "wyrywa" materiał w górę czy dociąga go do stołu.
• Frezy kompresyjne łączą dwa kierunki skrętu ostrzy w jednym narzędziu - dolna część skręca w lewo, górna w prawo. Efekt: czyste krawędzie cięcia zarówno od góry, jak i od dołu płyty. Niezastąpione przy cięciu okleinowanych płyt meblowych i laminatów.
• Frezy diamentowe (PCD) mają ostrza z polikrystalicznego diamentu spiekanego. Wielokrotnie droższe od węglikowych, ale wytrzymują kilkadziesiąt razy dłużej przy obróbce materiałów ściernych - płyt HDF, MDF lakierowanego, laminatów HPL. Opłacalne przy dużych wolumenach produkcji.
• Frezy profilowe i grawerskie mają niestandardowy kształt ostrza - stożkowy, kulisty, V-kształtny. Służą do wycinania dekoracyjnych profili, rowków kształtowych i grawerowania napisów lub wzorów.
• Frezy kuliste zakończone są półkulistym ostrzem, co pozwala na obróbkę powierzchni trójwymiarowych - rzeźbienie w drewnie, frezowanie form i matryc, modelowanie krzywizn.

Czy każdy materiał wymaga innego frezu?

Tak - i to jedna z kwestii najczęściej pomijanych przez osoby zaczynające pracę z routerem CNC. Frez do drewna użyty na akrylu nie zniszczy maszyny, ale niemal na pewno przetopi materiał zamiast go ciąć - bo geometria ostrza nie jest przystosowana do odprowadzania wiórów z tworzywa sztucznego.

Drewno i materiały drewnopochodne wymagają frezów z ostrzami dobrze odprowadzającymi długi wiór - stąd popularne frezy spiralne jedno- i dwuostrzowe z dużym kątem skrętu. Przy płytach okleinowanych jedynym sensownym wyborem jest frez kompresyjny.

Tworzywa sztuczne - akryl, plexi, PCV, poliwęglan - mają niską przewodność cieplną i topią się przy kontakcie ze zbyt gorącym ostrzem. Tu sprawdzają się frezy jednoostrzowe z dużymi kieszeniami wiórowymi, które pozwalają na szybkie odprowadzenie ciepła razem z wiórem.

Aluminium i inne metale miękkie wymagają jeszcze innej geometrii - zazwyczaj frezów dwuostrzowych lub walcowo-czołowych, przy znacznie niższych prędkościach posuwu i często z chłodzeniem.

Pełny wybór frezów CNC do różnych materiałów - drewna, tworzyw, metali miękkich - znajdziesz w  sklepie CNC frezy24.pl, który działa na rynku od 2023 roku i oferuje doradztwo techniczne przy doborze narzędzi.

Jakie parametry decydują o jakości obróbki?

Nawet najlepszy frez da słabe wyniki przy błędnych parametrach skrawania. Trzy kluczowe zmienne to prędkość obrotowa wrzeciona, posuw (szybkość przesuwu narzędzia) i głębokość przejścia.

Między tymi parametrami istnieje zależność, którą upraszczając można ująć tak: im szybciej obraca się wrzeciono, tym szybciej powinien poruszać się stół - inaczej frez "trze" zamiast "ciąć", generuje ciepło i wypala materiał. Zbyt mały posuw przy wysokich obrotach to jeden z najczęstszych powodów przedwczesnego zużycia frezów.

Głębokość jednego przejścia zazwyczaj nie powinna przekraczać średnicy frezu - przy frezach spiralnych do drewna przyjmuje się często 50-100% średnicy jako maksimum dla jednego przejścia przy standardowych parametrach.

Zjawisko "tarcia zamiast skrawania" wynika z tego, że przy zbyt małym posuwie grubość wióra spada poniżej minimalnej wartości dla danego materiału i geometrii ostrza. Narzędzie zamiast skrawać - deformuje i ugniata materiał, co drastycznie zwiększa temperaturę w strefie skrawania i przyspiesza zużycie ostrzy.

Jak długo powinien wytrzymać frez CNC?

Trwałość frezu CNC zależy od kilku czynników jednocześnie - materiału ostrza, obrabianego materiału, parametrów skrawania i jakości elektrowrzeciona (drgania i bicie wpływają na zużycie ostrzy).

Orientacyjne zakresy trwałości przy prawidłowych parametrach:

• Frezy HSS - znacznie tańsze, szybciej się tępią, stosowane rzadziej w CNC
• Frezy węglikowe do drewna/MDF - od kilkudziesięciu do kilkuset metrów bieżących cięcia przy produkcji seryjnej
• Frezy węglikowe do tworzyw - zależne mocno od materiału; akryl jest łagodny dla ostrzy, PCV z wypełniaczami - bardziej ścierny
• Frezy diamentowe (PCD) - wielokrotnie trwalsze od węglikowych przy materiałach ściernych, uzasadnione ekonomicznie od określonego wolumenu produkcji

Sygnały, że frez wymaga wymiany: pogorszona jakość krawędzi cięcia, zwiększona temperatura obróbki, wyższy pobór prądu wrzeciona, charakterystyczny zmieniony dźwięk skrawania. Kontynuowanie pracy stępionym frezem przyspiesza zużycie nie tylko narzędzia, ale też łożysk wrzeciona.
