Tworzywa sztuczne w większości są izolatorami, co sprawia, że nie przewodzą ciepła tak dobrze jak metal – to główny problem operatorów CNC. Podczas skrawania cała energia zostaje w punkcie styku ostrza z materiałem, zamiast rozejść się po detalu. Jeśli ciepło nie ucieknie, tworzywo zacznie się topić, zaklei narzędzie i zniszczy całą partię produkcyjną. Jak temu zapobiec? Dowiedz się, jak korzystać z frezarki CNC, by frezować polimery bez ryzyka.
Dlaczego plastik topi się podczas frezowania?
Metale posiadają przewodność cieplną i rozprowadzają je proporcjonalnie w każdym kierunku.
Zaklejone ostrze przestaje skrawać i zaczyna trzeć, więc temperatura procesu gwałtownie rośnie. Tworzywa sztuczne słabo przewodzą ciepło, dlatego energia cieplna powstająca podczas obróbki kumuluje się w pobliżu miejsca skrawania. Jej część jest usuwana wraz z odcinanymi wiórami. Dlatego program ścieżki musi realizować jeden cel: jak najszybciej wyciąć i wyrzucić ten gorący odpad. Im grubszy wiór i krótszy czas jego kontaktu z narzędziem, tym niższa temperatura obrabianego detalu.
Jaki frez wybrać, by wyrzucał gorące wióry?
Skoro wiór pełni funkcję radiatora, konstrukcja frezu musi błyskawicznie wyrzucać go na zewnątrz. Aby zrobić miejsce na gruby urobek, trzeba ograniczyć liczbę ostrzy do jednego lub dwóch. To konieczne, ponieważ we frezach wieloostrzowych rowki są zbyt małe – odpady blokują się w nich i trą o siebie, a to błyskawicznie podnosi temperaturę.
Do tworzyw termoplastycznych (PE, PP, PMMA) stosuje się frezy jednopiórowe lub dwupiórowe o głębokich rowkach wiórowych (często typu O-flute). Mają one polerowaną powierzchnię, która zmniejsza tarcie, dzięki czemu wiór błyskawicznie opuszcza strefę cięcia.
Oprócz tego ważna jest też ostra krawędź tnąca – stawia ona mniejszy opór materiałowi, dzięki czemu podczas cięcia powstaje mniej ciepła. Jednak same narzędzia to nie wszystko – jeśli energia cieplna nadal gromadzi się w strefie skrawania, trzeba ją aktywnie odprowadzić. Wielu operatorów sięga wtedy po emulsję chłodzącą, ale często niszczy ona strukturę materiału i zmienia jego wymiary.
Dzieje się tak, ponieważ niektóre polimery, jak poliamidy, chłoną wodę z emulsji jak gąbka. Absorbują wilgoć i odkształcają się, przez co gotowy detal przestaje mieścić się w tolerancjach. Inne, jak PMMA, reagują na ciecz szokiem termicznym i pękają. Właśnie dlatego bezpieczniejszym rozwiązaniem jest chłodzenie sprężonym gazem. Jego strumień obniża temperaturę i fizycznie wydmuchuje wiór ze strefy skrawania, nie narażając detalu na kontakt z wilgocią.
Parametry skrawania: prędkość obrotowa i posuw
Operatorzy często intuicyjnie zmniejszają posuw, chcąc uzyskać lepszą jakość powierzchni. W przypadku tworzyw jest to duży błąd, ponieważ jeśli prędkość posuwu jest zbyt mała, ostrze/frez znacznie się nagrzewa, co może skutkować topieniem, klejeniem wióra i finalnie pogorszeniem jakości powierzchni. Wówczas, zamiast ścinać nowy wiór, narzędzie trze o powierzchnię, a to podnosi temperaturę powyżej punktu mięknienia tworzywa.
Prawidłowa obróbka tworzyw bazuje na wysokich prędkościach obrotowych wrzeciona (często powyżej 16 000–20 000 obr./min) skompensowanych wysokimi posuwami (rzędu kilku metrów na minutę). Celem jest utrzymanie stałego, dużego obciążenia na ząb.
Jak frezować kruche plexi i miękki polietylen?
Teorię najlepiej widać w praktyce, gdy zestawi się ze sobą dwa skrajnie różne materiały: kruche PMMA (plexi) i elastyczny polietylen (PE). Na tyle różnią się one od siebie właściwościami, że do każdego z nich trzeba ustawić inne parametry maszyny.
Plexi jest twarda, ale krucha – zachowuje się podobnie do szkła. Tutaj głównym wyzwaniem nie jest temperatura, lecz drgania. Jeśli użyjesz zbyt dużego posuwu na ząb przy niestabilnym mocowaniu, materiał pęknie lub odpryśnie na krawędziach. W tym przypadku utrzymuj wysokie obroty (np. 24 000 obr./min), ale posuw dobieraj ostrożniej, obserwując krawędź. Wiór powinien być sypki lub lekko zwinięty, a powierzchnia po frezowaniu musi być przejrzysta (tzw. efekt szkliwa).
Zupełnie inaczej zachowuje się polietylen (PE). To materiał miękki, który pod wpływem ciepła błyskawicznie mięknie i zalepia ostrze. Dlatego jeśli ustawisz zbyt niskie parametry, zniszczysz detal. Aby materiał się nie stopił, trzeba zastosować maksymalny możliwy posuw i użyć bardzo ostrych, jednopiórowych frezów. Tylko wtedy odetnie się wiór płatkowy – wtedy wiadomo, że proces przebiega prawidłowo.
Dlaczego niezbędna jest sztywna konstrukcja przy wysokich obrotach?
Obróbka z dużym posuwem i wysoką prędkością stawia maszynie konkretne wymagania techniczne. Jeśli konstrukcja bramy jest podatna na wibracje, wpadnie w nie przy szybkich nawrotach głowicy. Drgania te przenoszą się na narzędzie, pozostawiając na powierzchni tworzywa charakterystyczne pofalowania (chatter marks).

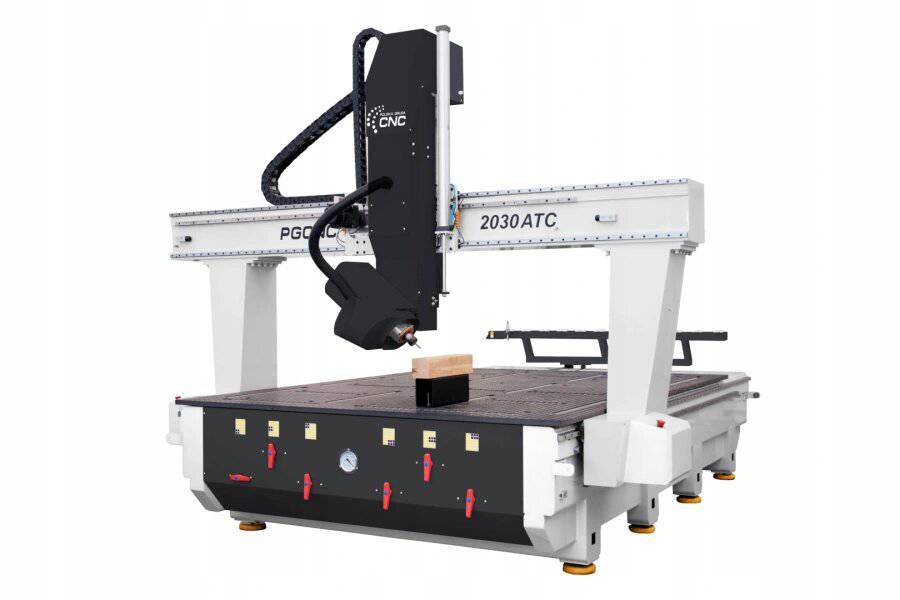

Właśnie dlatego precyzyjne frezarki CNC muszą mieć stabilną konstrukcję, która wytrzyma duże przyspieszenia i nie wpadnie w drgania – wówczas jakość krawędzi będzie wysoka.
Jednak liczy się też sposób mocowania detalu. Tworzywa są miękkie i plastyczne, więc standardowe imadła często deformują przedmiot. Rozwiązaniem są stoły podciśnieniowe (vacuum) – na nich arkusz przylega równomiernie i nie wpada w drgania.
Sprawdź parametry i obniż temperaturę
Aby obróbka polimerów przebiegła prawidłowo, frez musi utrzymać niską temperaturę. Jest to możliwe tylko wtedy, gdy szybko odprowadzi wióry ze strefy cięcia lub gdy użyjesz systemów chłodzenia obszaru obróbki (dysza chłodząca, zamrażająca). Dlatego jeśli dobierzesz narzędzie i parametry tak, by ciepło uciekało razem z urobkiem, utrzymasz wymiary detalu w ryzach.
